Vật lý 9 Bài 33: Dòng điện xoay chiều


Thanh: Trên máy tính thu thanh ở nhà em có hai chỗ đưa điện vào máy, một chỗ có ký hiệu là 6DC, còn chỗ kia ký hiệu là AC 220V. Em không hiểu các ký hiệu đó có ý nghĩa gì?

Để trả lời được các câu hỏi trên mời các em cùng nghiên cứu bài 33: Dòng điện xoay chiều

Tóm tắt lý thuyết

2.1. Chiều của dòng điện cảm ứng

2.1.1. Kết luận

  • Khi số đường sức từ xuyên qua tiết diện S của cuộn dây tăng thì dòng điện cảm ứng trong cuộn dây có chiều ngược với chiều dòng điện cảm ứng khi số đường sức từ xuyên qua tiết diện đó giảm

2.1.2. Dòng điện xoay chiều

  • Nếu ta liên tục lần lượt đưa nam châm vào và kéo nam châm ra khỏi cuộn dây dẫn kín thì trong cuộn dây xuất hiện dòng điện luân phiên đổi chiều

  • Dòng điện luân phiên đổi chiều như trên gọi là dòng điện xoay chiều

2.2. Cách tạo ra dòng điện xoay chiều

2.2.1. Cho nam châm quay trước cuộn dây kín

HÌNH 33.1

2.2.2. Cho cuộn dây dẫn quay trong từ trường

hình 33.3

2.2.3. Kết luận

  • Trong cuộn dây dẫn kín, dòng điện cảm ứng xoay chiều xuất hiện khi cho nam châm quay trước cuộn dây hay cho cuộn dây quay trong từ trường

  • Trên các dụng cụ điện ký hiệu là:

    • AC 220V : hay AC nghĩa là dòng điện xoay chiều

    • DC 6V hay DC nghĩa là dòng điện 1 chiều

Bài tập minh họa

Bài 1.

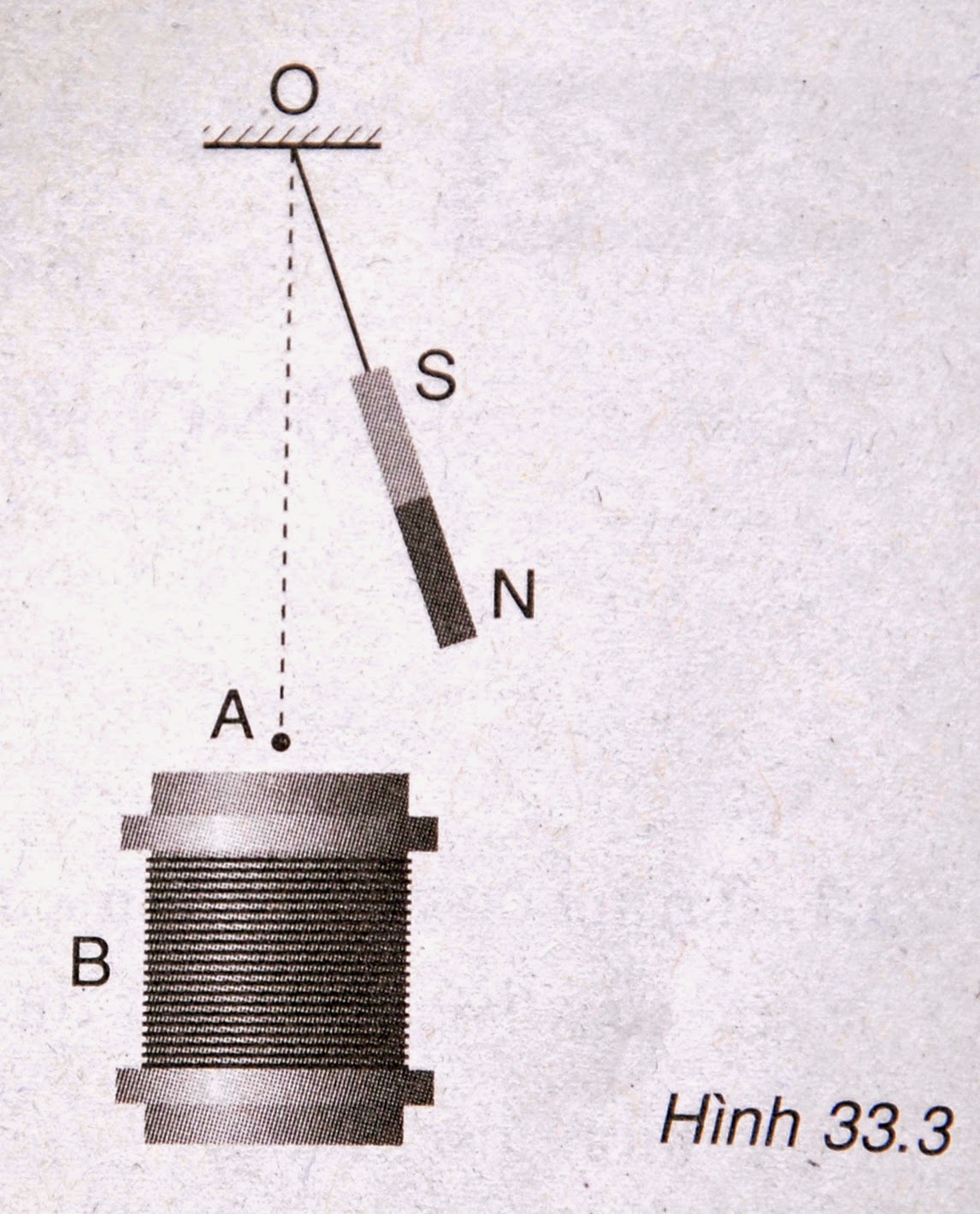

Treo một thanh nam châm bằng một sợi dây mềm rồi thả cho nam châm đu đưa quanh vị trí cân bằng OA (hình 33.3). Dòng điện cảm ứng xuất hiện trong cuộn dây dẫn kín B là dòng điện xoay chiều hay có chiều không đổi (một chiều)? Tại sao?

Bài 1

Hướng dẫn giải:

  • Là dòng điện xoay chiều vì số đường sức từ xuyên qua tiết diện S của cuộn dây luân phiên tăng giảm.

Bài 2.

Trên hình 33.2 vẽ một khung dây dẫn kín đặt trong từ trường. Giải thích vì sao khi cho khung dây quay quanh trục PQ nằm ngang thì trong khung dây không xuất hiện dòng điện xoay chiều.

Bài 2

Hướng dẫn giải:

  • Vì số đường sức từ xuyên qua tiết diện S của khung dây dẫn không biến đổi.

4. Luyện tập Bài 33 Vật lý 9

Qua bài này, các em sẽ được làm quen với các kiến thức liên quan đến Dòng điện xoay chiều cùng với các bài tập liên quan theo nhiều cấp độ từ dễ đến khó…, các em cần phải nắm được :

  • Chiều của dòng điện cảm ứng
  • Cách tạo ra dòng điện xoay chiều

4.1. Trắc nghiệm

Các em có thể hệ thống lại nội dung kiến thức đã học được thông qua bài kiểm tra Trắc nghiệm Vật lý 9 Bài 33 cực hay có đáp án và lời giải chi tiết.

Câu 2- Câu 5: Xem thêm phần trắc nghiệm để làm thử Online

4.2. Bài tập SGK và Nâng cao

Các em có thể xem thêm phần hướng dẫn Giải bài tập Vật lý 9 Bài 33 để giúp các em nắm vững bài học và các phương pháp giải bài tập.

Bài tập C1 trang 90 SGK Vật lý 9

Bài tập C2 trang 91 SGK Vật lý 9

Bài tập C3 trang 91 SGK Vật lý 9

Bài tập C4 trang 92 SGK Vật lý 9

5. Hỏi đáp Bài 33 Chương 2 Vật lý 9

Trong quá trình học tập nếu có thắc mắc hay cần trợ giúp gì thì các em hãy comment ở mục Hỏi đáp, Cộng đồng Vật lý HOC247 sẽ hỗ trợ cho các em một cách nhanh chóng!

Chúc các em học tập tốt và luôn đạt thành tích cao trong học tập!

  • Giúp em voi ạ

    Trên hình 33.4 vẽ một cuộn dây dẫn kín có thể quay trong từ trường của một nam châm. Hai đèn LED khác nhau, mắc song song ngược chiều vào hai đầu cuộn dây tại cùng một vị trí. Khi cho cuộn dây quay, hai bóng đèn bật sáng, vạch ra hai nửa vòng sáng đối diện nhau. Giải thích tại sao mỗi bóng đèn lại chỉ sáng trên nửa vòng tròn
