Vật lý 9 Bài 26: Ứng dụng của nam châm

5 trắc nghiệm 4 bài tập SGK 2 hỏi đáp

Qua bài học giúp các em nêu được Ứng dụng của nam châm. Nêu được Cấu tạo và nguyên tắc hoạt động của loa điện, Cấu tạo và nguyên tắc hoạt động của rơle

Tóm tắt lý thuyết

Nam châm điện và nam châm vĩnh cửu được ứng dụng rộng rãi trong đời sống và kĩ thuật: như trong loa điện, rơle điện từ, chuông báo động, máy phát điện, điện thoại, la bàn, cần cẩu điện …

1. Loa điện.

a. Nguyên tắc hoạt động của loa điện.

  • Khi dòng điện vào ống dây thay đổi thì ống dây dao động, làm cho màng loa dao động theo và phát ra âm thanh.
  • Loa điện biến dao động điện thành âm thanh.

b. Cấu tạo của loa điện.

 Bộ phận chính của loa điện gồm :

  • Ống dây
  • Màng loa
  • Nam châm

loa điện

2. Rơle điện từ

a. Cấu tạo và hoạt động của rơle điện từ.

Rơle điện từ là một thiết bị tự động đóng, ngắt mạch điện, bảo vệ và điều khiển sự làm việc của mạch điện.

Có 1nam châm điện, 1 thanh sắt và 2 mạch điện 1& 2.

RƠLE

b. Làm việc

Khi đóng công tắc K dòng điện chạy qua nam châm điện, nam châm điện hút thanh sắt làm đóng kín mạch điện 2 dòng điện chạy qua động cơ làm việc.

c. Ví dụ về ứng dụng của rơle điện từ

Chuông báo động

Việc sử dụng Nam châm điện thay cho các động cơ nhiệt để vận chuyển hàng hoá (sắt, thép…) trong sản xuất góp phần bảo vệ môi trường.

Bài tập minh họa

Bài 1.

Điện kế là dụng cụ được dùng để phát hiện dòng điện. Điện kế tự làm lấy gồm một cái hộp trong đó gắn cố định một cái la bàn thông thường với hai cuộn dây dẫn mắc nối tiếp, cách điện quấn quanh hộp (hình 26.2).

bài 1

a. Mức độ phát hiện được dòng điện yếu của điện kế này phụ thuộc vào những yếu tố nào?

b. Kim của la bàn sẽ nằm như thế nào đối với các vòng dây khi có dòng điện chạy qua ha cuộn dây đó? Vị trí ban đầu của kim nam châm khi chưa có dòng điện đi qua đã được chỉ ra trên hình vẽ.

Hướng dẫn giải:

a. Vào số vòng dây của cuộn dây và  độ lớn của cường độ dòng điện qua cuộn dây.
b. Kim của la bàn sẽ nằm dọc theo các đường sức từ bên trong ống dây, có nghĩa là nằm vuông góc với dây dẫn trên bề mặt hộp. Bỏ qua từ trường của trái đất vì từ trường này rất yếu so với từ trường của ống dây.

Bài 2.

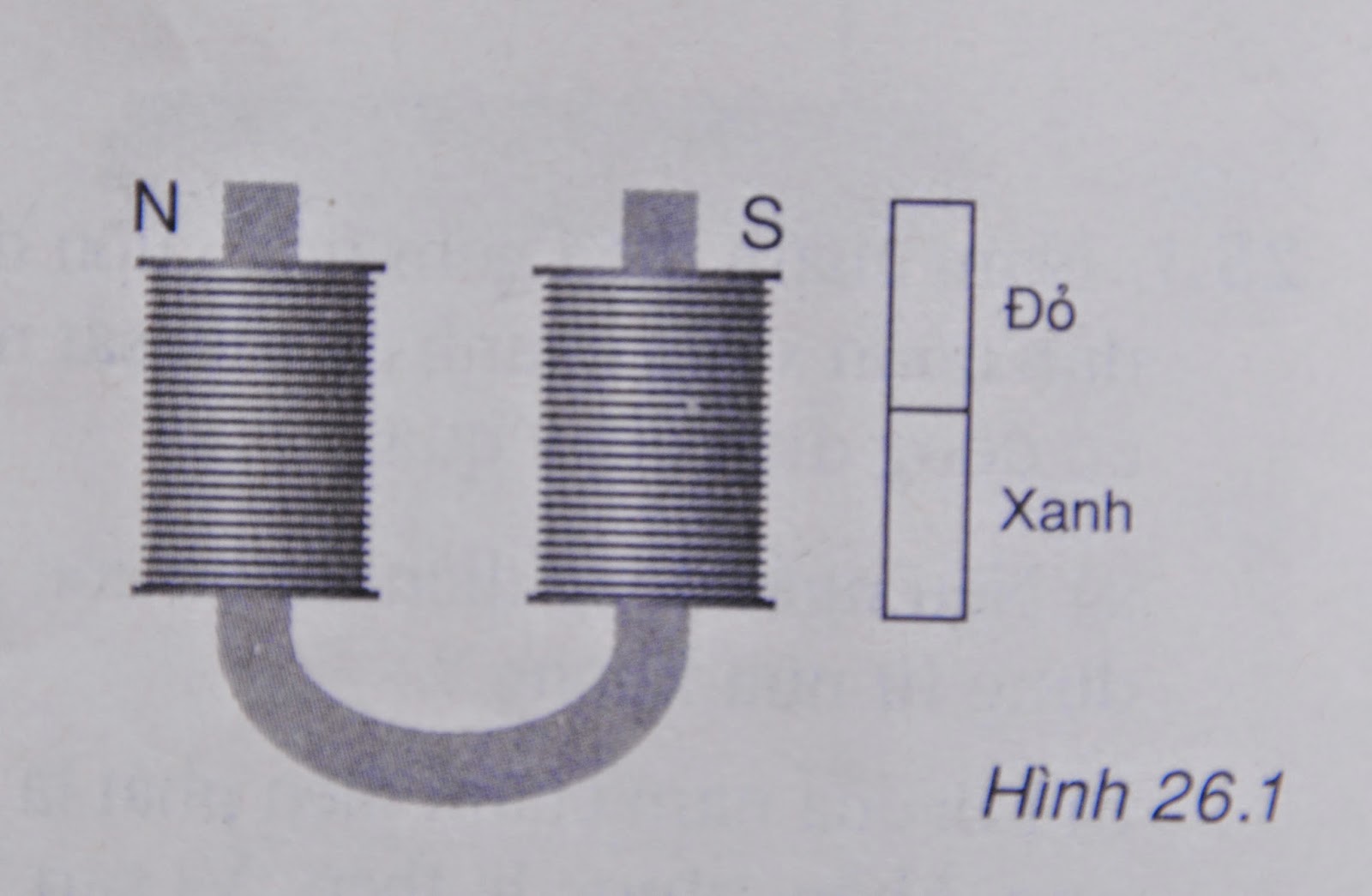

Một thanh thép có một đầu được sơn màu đỏ, đầu kia được sơn màu xanh. Dùng một nam châm điện hình chữ U để từ hóa thanh thép này (hình 26.1).
bai 2

Hãy mô tả bằng hình vẽ và giải thích cách đặt thanh thép đó lên nam châm điện để sau khi từ hóa, đầu sơn đỏ của thanh thép trở thành từ cực Bắc.

Hướng dẫn giải.

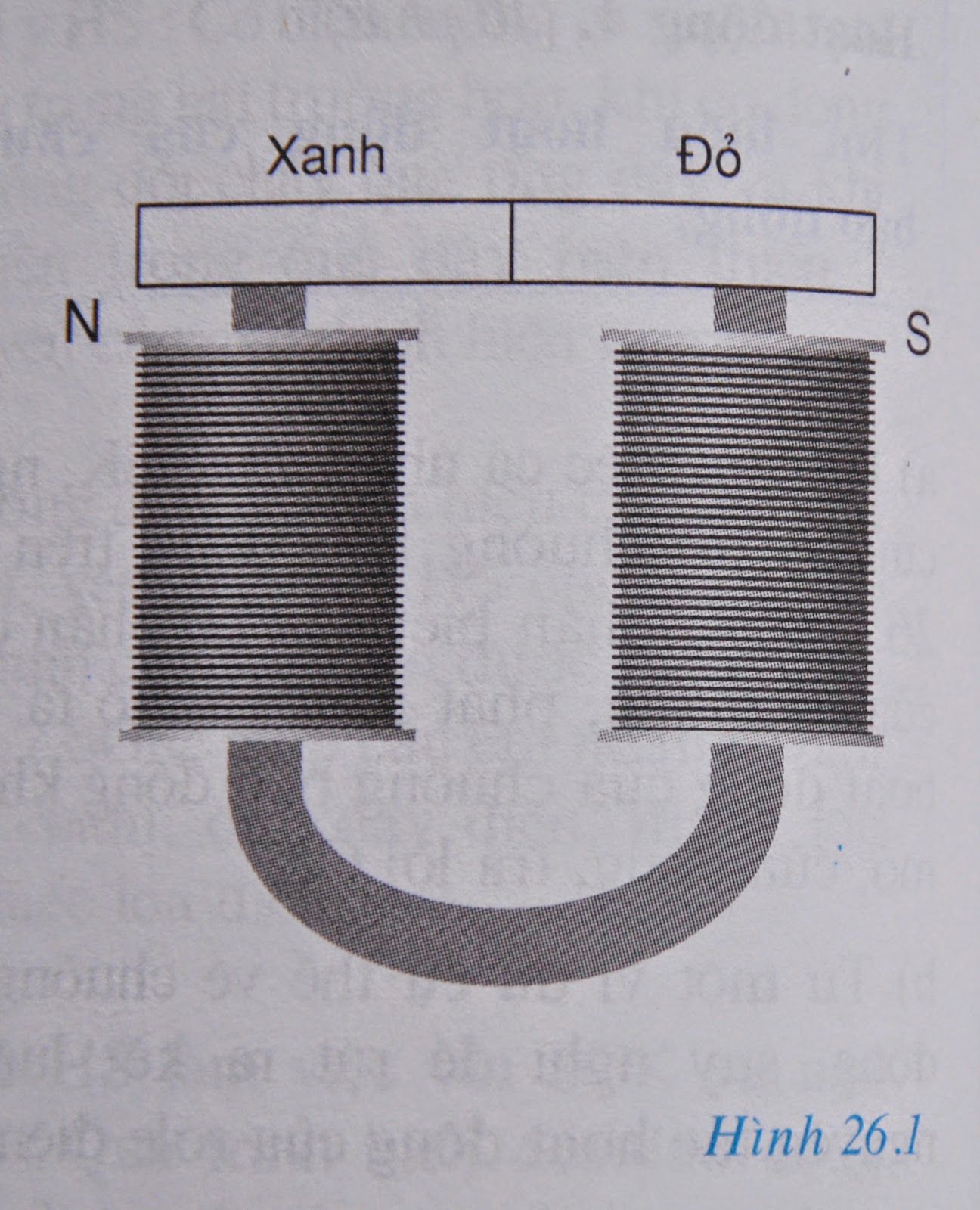

Cách đặt thanh thép được mô tả trên hình 26.1. Trên hình vẽ ta thấy, các đường sức từ của từ trường nam châm điện đi vào thanh thép tạo thành đường cong khép kín. Thanh thép bị từ hóa, nằm định hướng theo chiều của từ trường, có nghĩa là các đường sức từ đi vào đầu sơn xanh và đi ra đầu sơn đỏ của thanh thép. Đầu sơn đỏ của thanh thép sau khi bị từ hóa đã trở thành từ cực Bắc.

Lời kết

Qua bài này, các em sẽ được làm quen với các kiến thức liên quan đến Ứng dụng của nam châm cùng với các bài tập liên quan theo nhiều cấp độ từ dễ đến khó…, các em cần phải nắm được:

  • Cấu tạo và nguyên tắc hoạt động của loa điện
  • Cấu tạo và nguyên tắc hoạt động của rơle

Các em có thể hệ thống lại nội dung kiến thức đã học được thông qua Giải bài tập Vật lý 9 Bài 26 và làm bài kiểm tra Trắc nghiệm Vật lý 9 Bài 26 cực hay có đáp án và lời giải chi tiết. Các em được làm bài thi MIỄN PHÍ để test kiến thức cho bản thân nhé. Trong quá trình học tập nếu có thắc mắc hay cần trợ giúp gì thì các em hãy đặt câu hỏi ở mục Hỏi đáp, Cộng đồng vật lý HOC247 sẽ hỗ trợ cho các em một cách nhanh chóng!

Chúc các em học tập tốt! Đạt kết quả cao trong kỳ thi tới!
